定量控制發料系統

江蘇奧科儀表有限公司

銷售熱銷：0517-86919886 / 15261725556 柏經理

本公司將以的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌。

 我們公司的宗旨是：質量優越，服務第一，質保一年，終身維護，歡迎致電！

    江蘇奧科儀表有限公司供應的定量控制發料系統AK-DLKZ，采用帶背光的液晶中文顯示，中文液晶顯示具有操作簡便，數據讀取直觀等諸多優點絕非數碼管顯示的儀表可匹敵，當然價格比數碼管的也要略高出一些。

定量控制發料系統AK-DLKZ可實現的功能

定量控制儀系統是由流量計、流量定量控制儀、電磁閥和配電箱等裝置組成。     1.可外接啟動、停止、清零按扭。

      2.可同時控制閥及泵的開啟。

      3.可設置8個常用量。

      4.斷電，重新啟動后按之前定量值繼續定量。

      5.可查詢定量次數，定量量值，定量時間。

      6.安裝微型打印機可以打印定量數據。

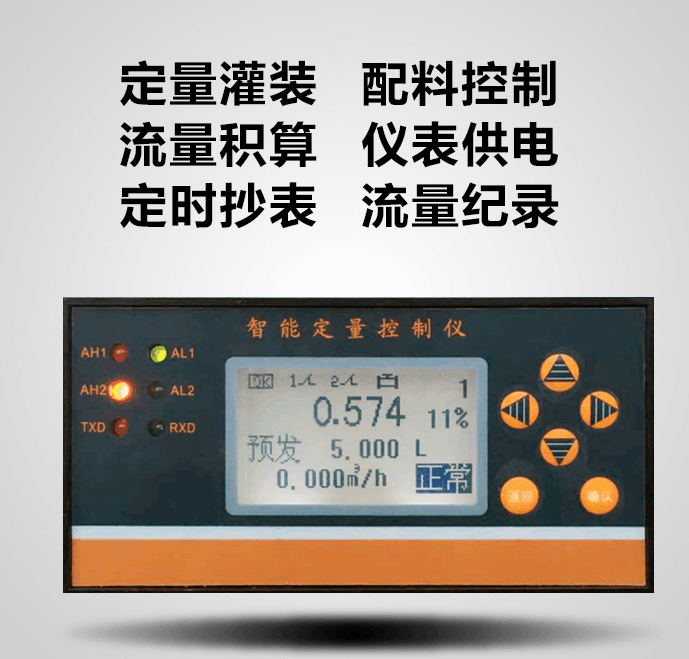

      7.全中文液晶顯示，操作簡單方便。

      8.可安裝大小閥控制定量，精度更精確。

以上特點是其他定量控制儀無法同時實現的，定量控制儀絕對配置，而且可以根據用戶要求更改內部程序，使操作更符合現場要求。

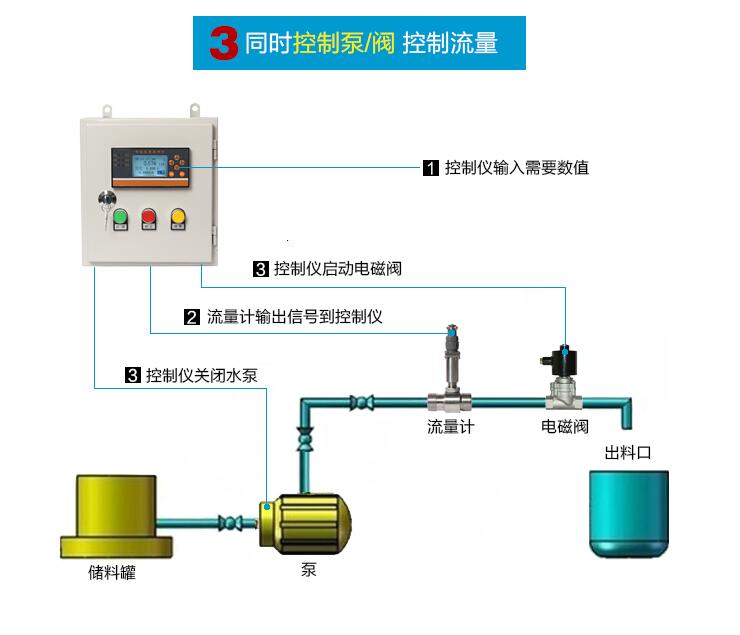

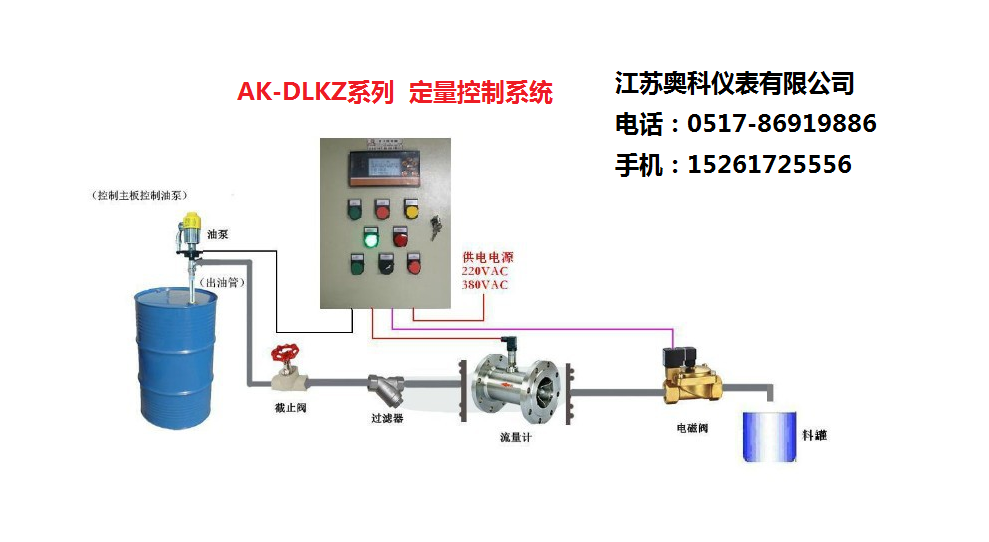

可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。

定量控制發料系統AK-DLKZ原理：

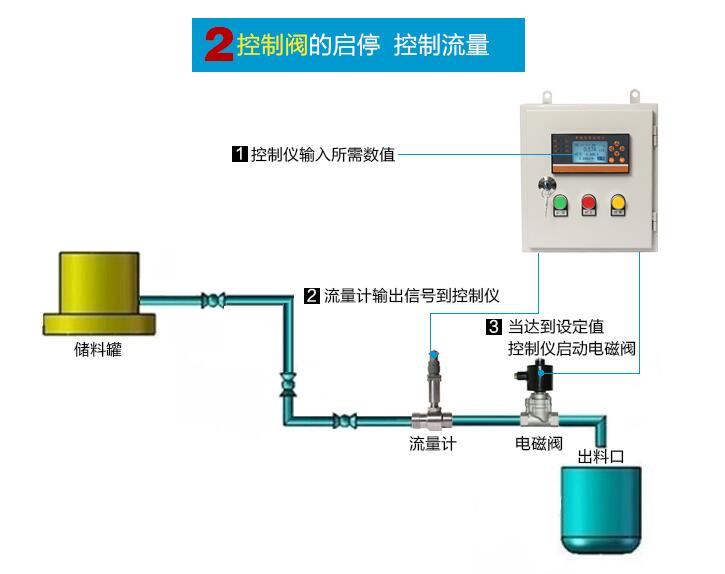

    定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器

將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

定量控制發料系統AK-DLKZ技術要求

例如：給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，

然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合（電磁閥打開，加水燈亮）,

流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開（電磁閥關閉，加

水燈滅）,本次定量完成。

如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需

 要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。

定量控制發料系統AK-DLKZ要求：

控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。

繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關

電源。

注：指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可省）、定量控制儀（液晶

顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個

總電源開關、流量計，電磁閥，需要按照現場要求來做。（配件可以用戶自己配）

1．定量控制系統統特點

1.可以進行精確控制，同時也可以設置參數進行微調，定值控制儀全中文顯示，操作有提示，獨立按鍵，易于操作和設置。
2.自動化程度高，精度準，速度快，且能多路同時定量的發料設備。
系統要求
1、單路發料需要單泵單閥，保持整個管道的壓力恒定，才能保證整個系統的精度。盡量減少管道的震動。
2、整套系統的精度取決于流量計，選擇高精度的流量計才能保證整體的桶裝精度，本系統建議使用渦輪流量計。

下面為大家說明下控制方法 ：

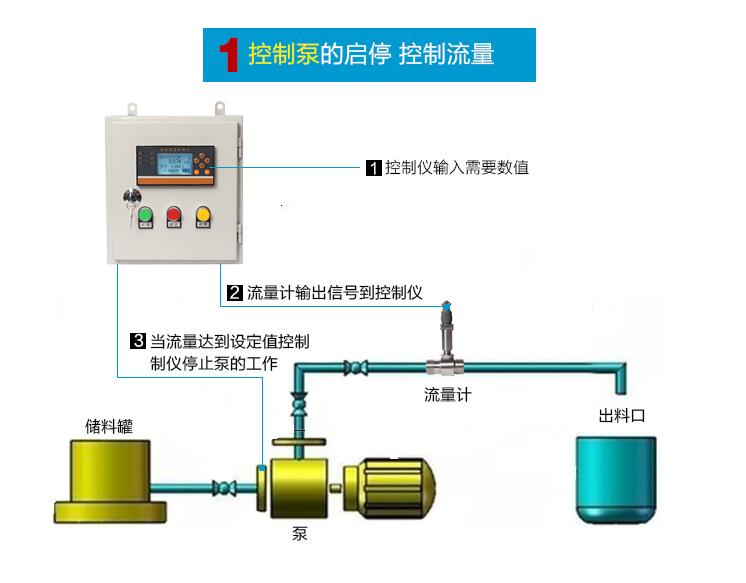

通過流量計測量流量 ，控制儀表接收信號，在控制儀表里設置定量值。定量值達到后電磁閥、水泵 斷電停止工作。

儀表箱幾個開關的作用：

系統啟動：設定完需要的定量后按此按鈕，電磁閥會自動打開，測量介質通過管道。

系統停止：運行過程中可以任意停止系統。

系統恢復：可以恢復到之前設定的定量中。

系統清零：可以清零累計量。
為大家做個例子：現在要定量100m3的水。第一步先在儀表里設置到100m3。按下系統啟動按鈕，然后電磁閥 、水泵、流量計開始工作，顯示控制儀表開始倒數累積數值，從100m3到0的時候電磁閥 、流量計停止工作。

下次要在次啟動的話，按系統恢復，再按系統啟動就可以。

定量控制發料系統AK-DLKZ特點：

 1、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；

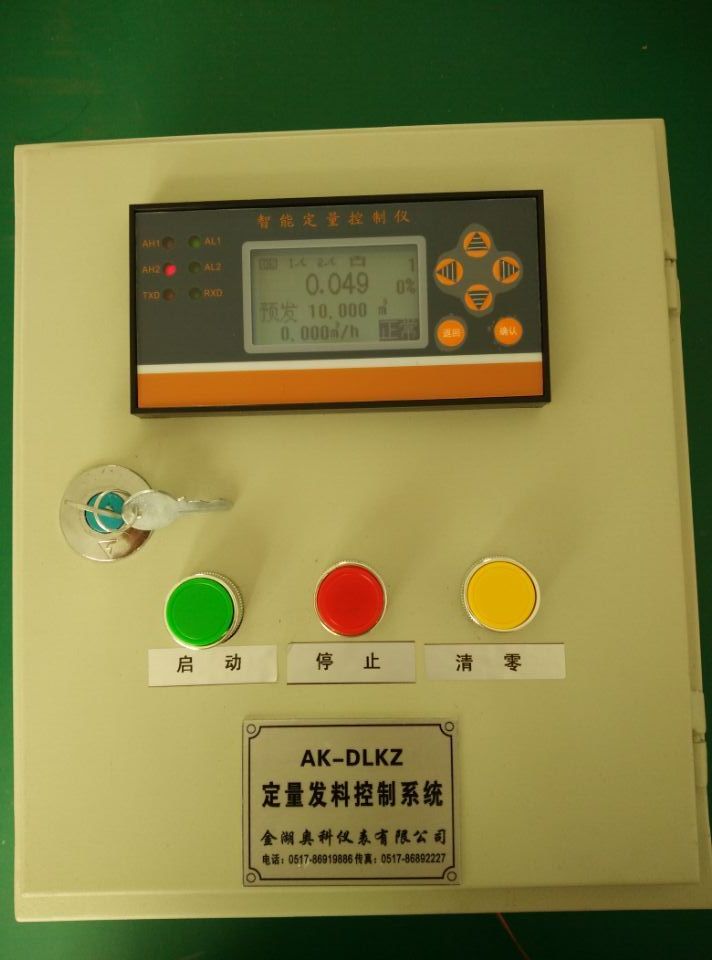

 2、控制箱面板設有“啟動"、“停止"等按鍵，并有“狀態指示燈"顯示，因此顯示直觀，操作簡單、方便、易學；

 3、每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；

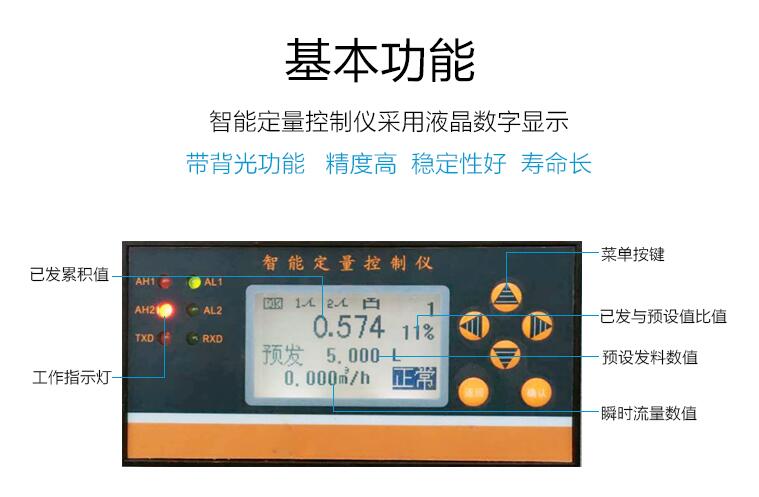

 4、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；

 5、設有大小閥控制，分別控制大流量和小流量，達到定量控制；

 6、設有打料查詢功能，可查詢總打料次、每次打料時間、每次打料量等。
