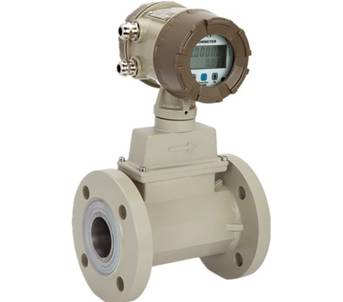

氣體渦輪流量計
一、概 述
AK-LWQ型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的新一代高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
二、產品特點
·合金渦輪，具有更高的穩流和耐腐蝕作用
·進口專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
三、技術參數
|
執行標準 |
封閉式管道中氣體流量的測量—?dú)怏w渦輪流量計（GB/T8940-2003） |
|
儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
|
精度等級 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
儀表材質 |
表體：304不銹鋼或鑄鋁 |
|
使用條件 |
介質溫度：-20℃～+80℃ |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
整機耗能 |
外電源：< 1W |
|
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
|
通訊輸出功能 |
RS485通訊 |
|
實時記錄功能⑤ |
起停記錄、日記錄、定時間間隔記錄 |
|
信號接線口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExdⅡBT6或ExiaⅡCT4 |
|
防護等級 |
IP65 |
四、測量范圍及工作壓力
|
公稱通徑 |
型號 |
標準量程 |
擴展量程 |
常規耐壓等級 |
特制高壓等級 |
安裝方式 |
||
|
DN20 |
LWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN25 |
LWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN32 |
LWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN40 |
LWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN50 |
LWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法蘭 |
|
LWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
LWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN80 |
LWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法蘭 |
|
LWQ－80 |
A2 |
20-400 |
法蘭 |
|||||
|
DN100 |
LWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法蘭 |
|
LWQ－100 |
A2 |
32-650 |
法蘭 |
|||||
|
DN125 |
LWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法蘭 |
|
DN150 |
LWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法蘭 |
|
LWQ－150 |
A2 |
50-1000 |
法蘭 |
|||||
|
DN200 |
LWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法蘭 |
|
LWQ－200 |
A2 |
130-2500 |
法蘭 |
|||||
|
DN250 |
LWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法蘭 |
|
LWQ－250 |
A2 |
200-4000 |
法蘭 |
|||||
|
DN300 |
LWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法蘭 |
|
B2 |
320-6500 |
1.6 |
||||||
五、產品分類
|
產品圖片 |
|
|
|
||
|
儀表型號 |
LWQ-N |
LWQ-A |
LWQ-B |
LWQ-C |
LWQ-D |
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA/脈沖 |
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
鋰電池 |
24VDC±15% |
24VDC±15%+鋰電池 |
|
精度等級 |
2.5～1.5級 |
1.5～1.0級 |
1.5～1.0級 |
||
|
測量范圍 |
標準量程 |
標準量程或擴展量程 |
標準量程或擴展量程 |
||
|
顯示器 |
無 |
有 |
有 |
||
|
溫壓補償 |
無 |
無 |
有 |
||
|
通訊接口 |
無 |
無 |
RS485 |
||
|
實時記錄 |
無 |
無 |
有 |
||
|
儀表材質 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
||
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防護等級 |
IP65 |
IP65 |
IP65 |
||
|
整機功耗 |
< 1W |
< 1W |
< 1W |
||
|
儀表通經 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
||
|
安裝方式 |
法蘭安裝 |
法蘭安裝 |
法蘭安裝 |
||
|
介質溫度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
||
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
||
五、產品選型
|
型號 |
|
說明 |
|||||
|
AK-LWQ- |
□ |
—□ |
□ |
/□ |
/□ |
/□ |
|
|
儀表 |
N |
|
|
|
|
|
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
||||||
|
D |
全智能型：溫壓補償一體化，現場顯示并遠傳信號 |
||||||
|
公稱通徑及 |
25 |
DN |
|||||
|
40 |
DN |
||||||
|
50 |
DN |
||||||
|
65 |
DN |
||||||
|
80 |
DN |
||||||
|
100 |
DN |
||||||
|
125 |
DN |
||||||
|
150 |
DN |
||||||
|
200 |
DN |
||||||
|
250 |
DN |
||||||
|
300 |
DN |
||||||
|
量程范圍 |
W(x) |
擴展量程范圍，請參照Px頁表2選擇 |
|||||
|
S(x) |
標準量程范圍，請參照Px頁表2選擇 |
||||||
|
表體材質 |
S |
不銹鋼 |
|||||
|
L |
鋁合金 |
||||||
|
機芯材質 |
S |
防腐ABS |
|||||
|
L |
鋁合金 |
||||||
|
|
N |
無特殊結構 |
|||||
|
A |
氧氣專用 |
||||||
|
B |
壓縮空氣專用 |
||||||
例：選用一臺不銹鋼材質，溫壓補償一體化氣體渦輪流量計來測量氧氣，用戶工況測量范圍為3
